সহজে অ্যামপ্লিফায়ার তৈরি ডায়াগ্রাম । PAM8403 Audio Amplifier Module
 |
| সহজে অ্যামপ্লিফায়ার তৈরি ডায়াগ্রাম |
⭕PAM8403 Amplifier Module:
PAM8403 2.5V থেকে 5V 2চ্যানেল মিনি ক্লাস D 3W+3W স্টেরিও অডিও
অ্যামপ্লিফায়ার বোর্ড মডিউল 2.5-5V USB পাওয়ার ডুয়াল চ্যানেল 3W ডিজিটাল
পাওয়ার অডিও অ্যামপ্লিফায়ার।
এটিতে একটি ডুয়াল-চ্যানেল স্টেরিও আউটপুট রয়েছে যা দুটি 3W স্পিকার চালাতে পারে। এটি সবচেয়ে সস্তা এবং অ্যামপ্লিফায়ারটি ছোট থেকে মাঝারি-স্কেল প্রকল্পগুলিতে এবং এমনকি DIY ছোট হোম থিয়েটারের জন্য ব্যবহার করা যেতে পারে।
 |

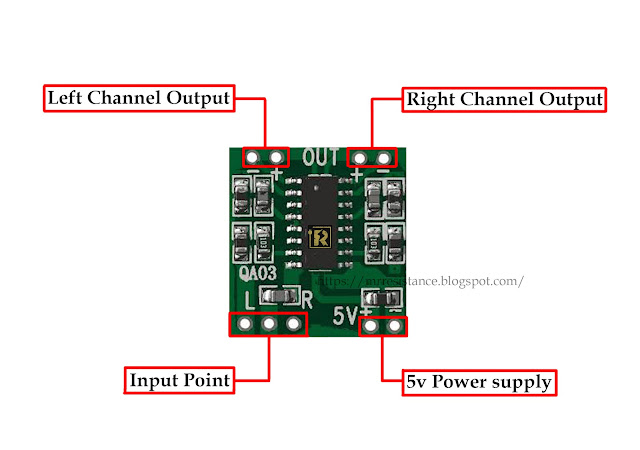

| PAM8403 Module |
⭕মডিউল স্পেসিফিকেশন:
- IC – PAM 8403 ।
- অপারেটিং ভোল্টেজ রেঞ্জ: ২.৫ ভোল্ট থেকে ৫ ভোল্ট ।
- সর্বোচ্চ Gain - 24dB।
- দক্ষতা: ৯০%।
- ওজন - 1.5 গ্রাম।
- Current ক্ষমতা - 8 mA ।
- আউটপুট পাওয়ার: ২ x ৩ ওয়াট স্পিকার (4 ওহম )।
- শর্ট সার্কিট সুরক্ষা Superior Low Noise।
- Dimensions – 21 মিমি x 18 মিমি x 3 মিমি।
⭕প্রয়োজনীয় উপাদান:
- PAM8403 অ্যামপ্লিফায়ার মডিউল।
- অডিও প্লাগ/জ্যাক - 3.5mm।
- 5v পাওয়ার সাপ্লাই।
- 2x3 ওয়াট স্পিকার (4 ohm) ।
Amplifier তৈরিতে প্রয়োজনীয় উপাদান
সঠিক ভাবে 3.5mm Audio jack connection .
⭕Wiring Diagram:
নিচের ডায়াগ্রাম অনুযায়ী কম্পোনেন্ট গুলো কানেকশন করলেই আমাদের PAM8403 Module দিয়ে Amplifier টি প্রস্তুত ।
 |
| Diagram |
